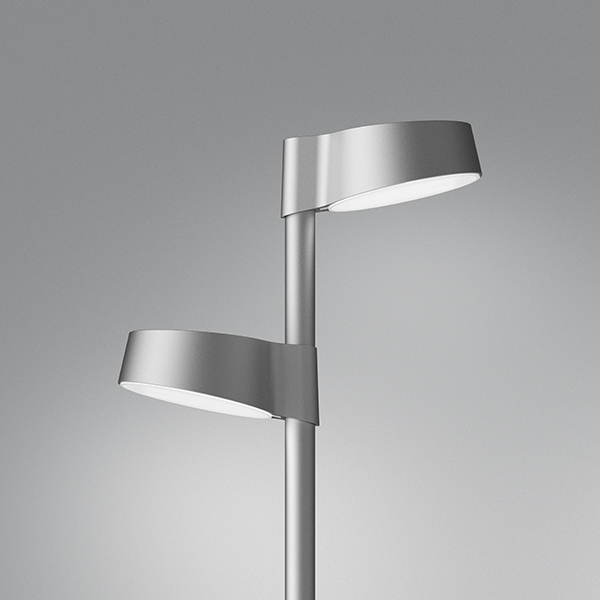

Nyx 330 Multi-Mast
Dekorative Mastaufsatzleuchte
Die Nyx Serie besteht aus Poller-, Außen- und Wandleuchten. Mit der Nyx 330 Multi-Mast ist ein Sonderdesign zum Standardpreis erhältlich. Zwei, drei, fünf oder mehr Nyx können angebracht werden – die einzige Anforderung ist die Zylinderform des Mastes. Alle Leuchten können gebohrt werden oder die obere ist eine Aufsatzleuchte.
Empfohlen:
4,00 – 6,60 m
TOP-ANWENDUNGEN
Großflächenbeleuchtung / Sportplatzbeleuchtung / Platzbeleuchtung
Beschreibung
folgt!
Bilder/Referenzen
Leistungsübersicht
Lichtverteilung:
| Lichtverteilungen | Empfohlende Montagehöhe | LED Einheit | Lichtfarben | LED-Lichtstrom | Bestellnummer | Ausschreibungstexte | |
|---|---|---|---|---|---|---|---|
| LPH | Leistung | Modul | |||||
| Straßenoptik | 3,00 – 6,00 m | max. 28,8 |
3000 K (730) 4000 K (740) |
bis 3967 lm bis 4185 lm |
|||
| Geh- und Radwegoptik | 3,00 – 6,00 m | max. 30,5 |
3000 K (730) 4000 K (740) |
bis 3718 lm bis 4200 lm |
|||
| Comfortoptik | 3,00 – 6,00 m | max. 32,9 |
3000 K (730) 4000 K (740) |
bis 3219 lm bis 3397 lm |
|||
Lichtverteilungen
Straßenoptik (AS-01)
Asymmetrisch medium breitstrahlendes Lichtband, mit ausgewogenem Verhältnis von Breite und Tiefe
ANWENDUNGEN:
- Haupt- und Ortsstraßen
- Sammel- und Anliegerstraßen
- Kreisverkehre
- Parkplätze und Platzbeleuchtung
- Fußgängerzonen und Passagen
- Werkstraßen
- Hafen- und Werftanlagen
Geh- und Radwegoptik (AX-01)
Asymmetrisch strahlende Lichtverteilung, dem Verkehrsweg folgend, mit reduzierter Abgabe in den hinteren Verkehrsraum.
ANWENDUNGEN:
- Wohngebiete und verkehrsberuhigte Straßen
- Gehwege und Radwege
- Wege in Park- und Grünanlagen
Comfortoptik
Asymmetrisch medium breitstrahlende Lichtverteilung mit Soft-Cover über dem LED Modul für blendfreies, komfortables Licht
ANWENDUNGEN:
- Wohngebiete
- Lichtmaste mit niedriger Höhe (3,00 m – 4,00 m)
- Gebiete mit hoher Anforderung an niedrige Blendung
Technische Merkmale
| Kennzeichen | VDE 0711, CE, ENEC |
| Leuchtenkopf | Aluminiumguss |
| Abdeckung | UV-beständiges Polycarbonat, frosted |
| Spannung | 230 V / 50 – 60 Hz |
| Schutzart | IP 66 |
| Schutzklasse | SK II (Option: SK I) |
| Schlagfestigkeit | IK 10 |
| Maße (L x B x H) | 416mm x 330mm x 191 mm |
| Gewicht | – |
| Windangriffsfläche seitlich | – |
| Montageart | – |
| Farbe | Pulverlackiert: Graphitgrau (YW355F), Silbergrau (Y2370I), Cortenbraun (YX355F), Schwarz (RAL 9005), Schwarz (Noir 900) |
| LED-Lichtstromverlauf | L90B10 bei 100.000 h |
| LED-Nutzlebensdauer | > 100.000 h |
| Überspannungsschutz | SK I = 10 kV, SK II = 6 kV |
| Lichttechnik | LED mit Multi-Layer-Linsen (Mehrfach-Überlagerungs-Optik) oder Comfort mit Soft-Cover über dem LED Modul |
| Lichtlenkung | Direkt |
| Lichtstärkenklasse | G*1 |
| Steuerung | Ein/Aus (Option: Leistungsreduzierung) |
| Lichtmanagement | Möglich |
| Zhaga Schnittstellen | Ja, möglich (max. 1 Stück) |
| Zuleitung | Ja, vormontiert |
Leistungsreduzierungen
| Steuerung | Kurzbeschreibung |
| Konstantlichtstrom (CLO) | Kein Lichtstromverlust, konstantes Lichtniveau vor Ort (L100/B10) |
| DALI-Schnittstelle (DALI) | Ausstattung der LED Leuchte mit einer DALI Schnittstelle |
| Leistungsreduzierung LR-LS | Timerfunktion, einstufig (z.B. 50% von 23:00 – 05:00 Uhr) |
| Leistungsreduzierung LR-DN | Timerfunktion, mehrstufig (z.B. 70% von 22:00 – 24:00 Uhr, 40% von 00:00 – 05:00 Uhr) |
| Leistungsreduzierung LR-ST | Steuerleitung (z.B. auf 50%) |
Zubehör
| Zubehör | Kurzbeschreibung |
| Mastadapter für Ø48 und Ø42 mm | Mastadapter für Ø 48 und Ø42 mm Mast |
| Entblendung Linsen (ETL) 4 Stück | Zusatzblende auf den Linsen zur Verminderung der Lichtabstrahlung in den hinteren Halbraum |
| Entblendung zur Hausseite (ETB) | Zusatzblende an der Leuchte zur Verminderung der Lichtabstrahlung in den hinteren Halbraum |
Optionen
| Zubehör | Kurzbeschreibung |
| 2700 K | Änderung der Lichtfarbe auf 2700 K (Gold-Warmweiß) für erhöhten Insektenschutz (je Modul) |
| SK I / SK II | Änderung der Schutzklasse |
| RAL / DB nach Wahl | Pulverbeschichtung der LED-Leuchte in RAL oder DB nach Wahl |
| Seewasserschutz C4-M | Zusatzbeschichtung Kategorie Stark, Küstengebiete mit mäßiger Salzwasserbelastung |
| Seewasserschutz C5-M | Zusatzbeschichtung Kategorie Sehr stark (Meer), Küstengebiete mit hoher Salzwasserbelastung |
Lichtmanagement
| Zubehör | Kurzbeschreibung |
| Zhaga Schnittstelle 1-fach oben | Leuchte mit intelligentem D4i LED Treiber und einer Zhaga Schnittstelle oben |
| Zhaga Schnittstelle 1-fach unten | Leuchte mit intelligentem D4i LED Treiber und einer Zhaga Schnittstelle unten |
| Zhaga Schnittstelle 2-fach | Leuchte mit intelligentem D4i LED Treiber und zwei Zhaga Schnittstellen jeweils oben und unten |
| Bluetooth Controller (LR-BT) | Controller für die Steuerung der LED LEuchte über Bluetooth per App (vom Boden aus möglich) |
| Bewegungssensor (Zhaga BMW) | Bewegungssensor für die Straßenbeleuchtung (für Montage an Zhaga Schnittstelle unten) |
| LR-SL Hub | Controller für intelligente Leuchtensteuerung per Funknetzwerk (2,4 Ghz, Beratung erforderlich) |
| LR-SL Sensor PIR | Sensor für intelligente Leuchtensteuerung per LR-SL Hub (2,4 Ghz, Beratung erforderlich) |
Additional Information
| Gewicht | 0.6 kg |
|---|---|
| Größe | 625 x 300 x 80 mm |
| Kommunaler Bereich | Autobahnraststätten, Großparkplätze, Sportplätze |
| Industrieller Bereich | Abstellflächen, Arbeitsstätten im Freien, Baustellen, Großflächenbeleuchtung, Hafen- und Werftanlagen, Kraftwerkanlagen, Lager- und Logistikflächen, Umschlagplätze, Verladeplätze für Stück- und Schüttgut |
| Gewerblicher Bereich | Autohäuser, Großparkplätze für Einzelhandel |
